滨洁(富莱克系列)多路控制阀

2015-09-14 11:05:10
1、滨洁控制阀的综合性能
A、滨洁控制阀的适应性
    滨洁提供的全自动控制阀主要针对工业和大流量用水用户,产品流量从4T/H-60T/H。而且不同型号控制阀针对不同地水源也提供了多种可选择配件,尽量含盖各种不同水源的需求。同时滨洁控制阀在过滤产品方面具有很好的性能。
B、滨洁控制阀的可靠性。

    滨洁控制阀采用无铅黄铜或杜邦高性能复合材料为阀体应用材质,保证了与介质接触部分的二次污染;伸缩杆采用稀有金属合金铜做为材质,充分的保证了其强度;驱动部分采用国外低转速电机,满足在扭距33KG/CM2的条件下连续运转1000000次,充分保证设备的使用寿命,在阀体内部减少不必要工耗方面,深蓝也做了很多工作,比如:阀体活塞采用纳米喷涂特氟龙等,很大的减小不必要的阻力,同时也防止介质对设备的腐蚀。这些都是产品质量的基本保证,重要的是深蓝视产品质量为企业生命,所以滨洁产品在出厂前都必须接受深蓝公司的检验。
C、滨洁控制阀的经济性

    一个产品的推广不仅需要保证品质的优良,重要的是需要具有很好的适应市场能力,滨洁全自动控制阀在这方面还有很好的能力,为广大用户节省不必要的费用开支做出了其应有的贡献。滨洁控制阀和市场上相同性能产品具有很好的价格优势,也是国内专业提供大流量全自动控制阀的品牌。
2、滨洁控制阀的分类

    滨洁控制阀下分两个品牌滨洁与BLUEWATER可以大致分为三个系列:
    一个系列由滨洁5600、滨洁5000、滨洁7000型的小型民用控制阀组成:
    滨洁5600、滨洁5000、滨洁7000控制阀结构、性能及适用场合

结构性能特点 A:活塞为纵向布置
B:阀体材质均为工程阀体材料质塑料。
C:再生时有硬水旁通,需要外加阀门来阻断硬水旁通。
D:滨洁5600型再生有6个步骤,比其它阀门多了一次反洗,使它的再生质量优于其它阀门。
E:滨洁5000型控制阀反洗流量可以达到13gpm。

适用场合 A:民用小型软水器设备
B:民用小型活性碳过滤器,沙过滤器。

项目 阀体材料 进/出口管径 中心上升管 运行流量(m3/h) 反洗流量(gpm) 软化罐体尺寸(in) 过滤罐体尺寸(in)
滨洁5600 NORYL 3/4或1“ 1.05”0D 4.6 7 150-300 150-250
滨洁5000 NORYL 3/4或1“ 1.05”0D 4.8 13 150-350 150-300

    二个系列由滨洁2750、滨洁2850、滨洁2850S、滨洁3150、滨洁3150S、2750、2850、3150、3900型的控制阀组成:
    滨洁2750、滨洁2850、滨洁2850S、滨洁3150、滨洁3150S、2750、2850、3150、3900控制阀结构、性能及适用场合
结构性  能特点 A、活塞为横向布置
B、除2510外其他阀体材料均为无铅黄铜
C、可配无硬水旁通活塞,再生时硬水自动阻断,无须外加阀门
D、反洗流量大
E、除3150外其他阀门均可配成手动操作
F、配成双罐系统(一用一备),需外加阀门来实现

适用场合 A、锅炉用软水器,及其它工业用软水。
B、过滤器

项目 阀体材料 进/出口管径 中心上升管 运行流量(m3/h) 反洗流量(gpm) 软化器罐体尺寸(mm) 过滤器罐体尺寸(mm)
滨洁2750 Noryl 1” 1.05”0D 4-8 6 300-750 300-600
滨洁2850 Noryl 1.2”F 1.5”ID 5-11 8 400-900 400-750
滨洁2850S Noryl 2”F 1.5”ID 6-16 14 400-900 400-750
滨洁3150 Noryl 2”F 1.5”ID 4-20 18.7 750-1200 400-1000
滨洁3150S Noryl 2.5”F 2”ID 35 35 750-1800 600-1200
2750 黄铜 1”F 1”0D 6 5.9 250-600 250-500
2850 黄铜 1.5”F 1.5”ID 11.6 11.5 250-750 250-600
3150 黄铜 2”F 2”ID 21.8 23 600-1500 600-1000
    三系列是由2900、3900组成的双活塞工业用控制阀系列(比较适用于双罐式大型系统)
2900、3900控制阀结构、性能及适用场合

结构性  能特点 A、活塞为横向布置
B、有两只活塞,一只不过控制再生控制程序,另一只实现进出水切换。
C、阀体材质均为无铅黄铜
D、可配无硬水旁通活塞,无需加阀门实现
E、配制双罐系统(一用一备),无需外加阀门来实现。

适用场合 A、锅炉用软水器,及其它工业用软水
B、过滤器
C、双罐或多罐系统

项目 阀体材料 进/出口管径 中心上升管 运行流量(m3/h) 反洗流量(gpm) 软化罐体尺寸(mm) 过滤器罐体尺寸(mm)
2900 黄铜 2”F 1.5” 24.2 25 350”-750
3900 黄铜 3”F 3”ID 56.8 100 600-1800 350-1000

3、滨洁控制阀启动再生的方式

    1)时间型
    设定固定的时间间隔来启动再生。一般较短间隔时间为24小时,(即每天只能启动一次再生)。再半时间,时间用户可根据需要进行调整。
    时间型(机械式)再生有二种形式:一种是以7天为一个设定循环周期,如可设为星期一至星期五每天再生,周末休假不再生;另一种是以十二天为一个设定循环周期,周期内再生间隔天数用户可以随以调整。时间型应特别注意:交换能力必须大于一天处理水量的要求,
    即:交换能力=原水硬度×一天的软化水用量
    如:一台1吨/小时的采暖锅炉(冬24小时运行无回水),原水硬度为4mol/m3,
    设:每升树脂的交换能力为1mol
    则:软化水器的树脂装载量=4×1×24=96L
    2)流量即时型
    用户可根据原水水质及交换器的交换能力来设定设备再生一次的处理水量
    如:原水硬度为4mol/m3交换器的树脂装载量为100升,
    设:每升树脂的交换能力为1mol,
    则:软化水设备出水总量=100*1/4=25m3
    3)流量延滞型
    流量延滞型是流量型与时间型的结合,当交换器运行达到设定流量时。交换器并不是马上启动再生,而是需等到当天设定的时间才启动再生。
    4、 滨洁控制阀控制器类型
    1)机电型:
    机电型是一种机电一体化的控制器,优点是结构简单,对于环境的适应性,操作方便,故障少,易于维护:缺点是:启动再生的方式不能互换。
    2)电子型:
    电子型是由微电子电路构成的控制器,优点是动态显示运行参数及动行状态,可设置的参数比较多,启动再生的方式可以互换,有记忆功能可接受外部脉冲信号启动再生;缺点上价格高于机电型。SE简单电子型  3200NXT电子型
    5、滨洁控制阀功能选项介绍
    1)旁通控制阀的作用:控制软水器进水,不以过软水器而直接进入出水管道。
    作用:a、软水器检修时能够保证供水;
    b、若软水器再生时缺水,可以紧急供水
    2)电子型控制器
    富莱控制阀可选用电子型控制器。其中滨洁2750、滨洁2850、滨洁2850S、滨洁3150、滨洁3150S、2750、2850、3150可选用SE
    3)用作过滤器
    滨洁控制阀均可选用作为过滤器。
    4)无硬水旁通
    无硬水旁通是指再生时控制阀自动阻断软水器出水管路,不让未以处理的硬水系统,滨洁控制阀均可选用无硬水旁通。
    5)手动控制
    手动控制靠人工扳动手柄来启动再生和改变再生步骤,没有电器件,滨洁控制阀均可选用选项。
    6)侧装
    侧装是指阀门可安装在罐侧面,滨洁控制阀均可选用此选项
    7)逆流再生
    滨洁控制阀均可选用逆流再生。
    8)附加微动开关
    控制阀通过的微动开关可以输出1至3个信号来控制外部装置,如水泵等所有滨洁阀门都有此选项
    6、滨洁控制阀多罐系统组合型式

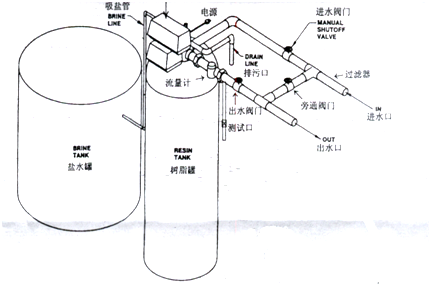

    1、                系统4:单罐运行(图-4)SIN



    控制器

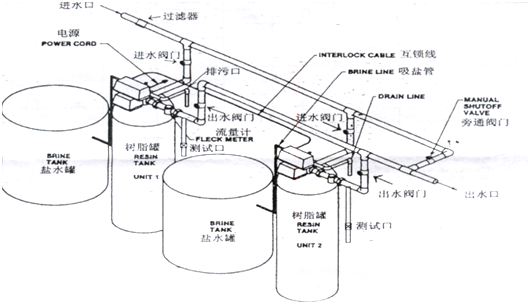

    4)系统5:双(多)罐、双(多)阀、双(多)流量计,同时运行分别再生,相互互锁。(图-5)

    5)系统6:双(多)罐、双(多)罐、双(多)阀一个流量计,同时运行,先后再生。

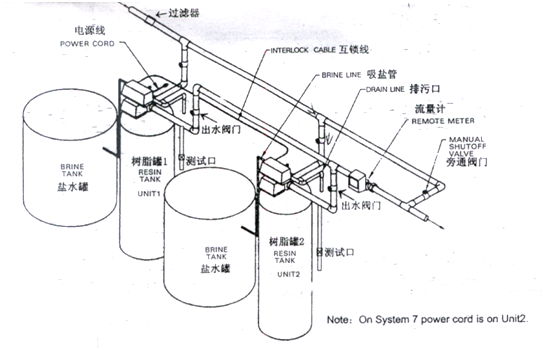

    6)系统7:双(多)罐、双(多)罐、双(多)阀一个流量计,一(多)台运行,一台交替再生备用。图-6
