碧水深蓝软化水设备培训手册

2015-09-29 14:05:11
北京碧水深蓝环保科技发展有限公司
内部资料

目录

一、概述................................................................1
二、软化水设备的工作原理................................................1
三、软化水设备工作流程..................................................2
四、软化水设备技术指标与要求............................................4
五、软化水设备软水硬度超标的原因分析....................................4
五、软化水设备的维护....................................................7
一、概述
     软化水设备,顾名思义即水质软化的设备,水中的钙、镁离子是加热或浓缩后导致管壁的主要因素,水质软化就是主要除去水中的易结垢的钙、镁离子,是一个离子间的置换过程;换言之,软化水设备能有效降低水中钙、镁离子的过程中,单不能有效降低水中的总含盐量。
     北京碧水深蓝环保科技发挥在那有限公司,自成立以来专注于全自动软化水设备的性能及构造,自成立之初的批发美国富莱克FLECK、阿图祖AUTOTROL全自动软化水控制阀,到今天自身拥有的两大品牌bluewater、滨洁bluestyle全自动软化水控制阀,碧水深蓝一直在用心探索软化水设备,未来我们的软化水设备其性能会很大、构造会很合理、适用范围会很宽广、性价比会很合理。碧水深蓝将会一直秉持创业之初的理念,“专业为本、服务为上”服务我们的客户、呵护我们的专业。
二、全自动软化水设备的工作原理

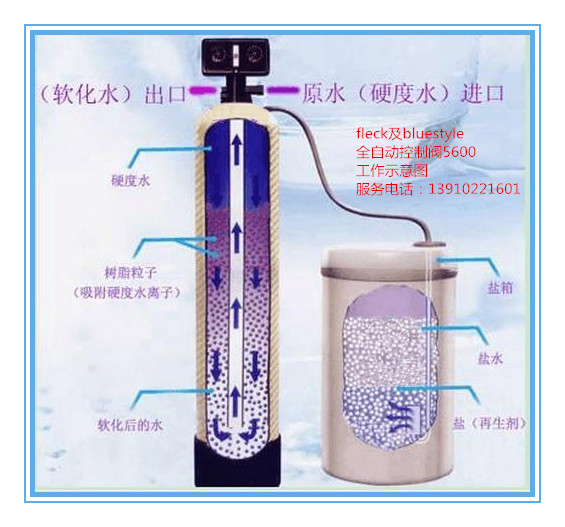

工作原理:全自动钠离子交换器采用离子交换原理,去除水中的钙、镁离子。所谓的全自动及时选用碧水深蓝公司的滨洁bluestyle或bluewater全自动控制阀或选用美国fleck全自动控制阀,实现再生和运行由设备自动执行,而无需人工干预的水质软化设备。当含有硬度离子的原水通过交换器内树脂层时,水中的钙、镁离子便与树脂吸附的 钠离子发生置换,树脂吸附了钙、镁离子而钠离子进入水中,这样从交换器内流出的水就去掉了钙镁离子,从而水质得到软化。
由于水的硬度主要由钙、镁形成及表示,故一般采用阳离子交换树脂,将水中的Ca2+、Mg2+(形成水垢的主要成份)置换出来,随着树脂内Ca2+、Mg2+的增加,树脂去除Ca2+、Mg2+的效能逐渐降低。
当树脂吸收一定量的钙镁离子之后,就必须进行再生,再生过程就是用盐箱中的氯化钠溶液浸泡树脂层,把吸附在树脂上的钙镁离子在置换出来,随着再生废液排出交换罐外,而钠离子有效的被吸附在离子交换树脂内,从而离子树脂就又恢复了软化置换功能。
由于水的硬度主要由钙、镁形成;离子交换树脂软化处理水的原理是将原水通过钠型阳离子交换树脂,使水中的硬度成分Ca2+、Mg2+与树脂中的Na+相交换,从而吸附水中的Ca2+、Mg2+,使水得到软化。如以RNa代表钠型树脂,其交换过程如下:
2RNa + Ca2+ = R2Ca + 2Na+
2RNa + Mg2+ = R2Mg + 2Na+
即水通过钠离子交换器后,水中的Ca+、Mg+被置换成Na+。fleck及滨洁Bluestyle全自动控制阀的经典运行流程为:运行、反洗、吸盐、慢洗、盐箱补水、正洗。
三、全自动软化水设备(滨洁bluestyle)工作流程
全自动软化水设备(滨洁bluestyle工作流程有工作(有时叫做产水,下同)、反洗、吸盐(再生)、慢冲洗(置换)、快冲洗五个过程。不同软化水设备的所有工序非常接 近,只是由于实际工艺的不同或控制的需要,可能会有一些附加的流程。任何以钠离子交换为基础的软化水设备都是在这五个流程的基础上发展来的(其中,全自动软化水设备会增加盐水重注过程)。


北京碧水深蓝提供
反洗:工作一段时间后的设备,会在树脂上部拦截很多由原水带来的污染物,把这些污染物除去后,离子交换树脂才能完全曝露出来,再生的效果才能得到保证。反洗过程就是水从树脂的底部洗入,从顶部流出,这样可以把顶部拦截下来的污染物冲走。这个过程一般需要5-15分钟左右。
吸盐(再生):将饱和氯化钠溶液注入树脂罐体的过程,传统设备是采用盐泵将盐水注入,fleck(滨洁bluestyle全自动软化水设备是采用专用的内置喷射器将盐水吸入(只要进水有一定的压力即可)。在实际工作过程中,盐水以较慢的速度流过树脂层的再生效果比单纯用盐水浸泡树脂的效果好,所以软化水设备都是采用盐水慢速流过树脂的方法再生,这个过程一般需要30-60分钟左右,实际时间受树脂装填多少的影响。
慢冲洗(置换): 当饱和食盐水流过树脂以后,用原水以同样的流速慢慢将树脂中的氯化钠全部冲洗干净的过程叫慢冲洗,由于这个冲洗过程中仍有大量的功能基团上的钙镁离子被钠离子交换,根据实际经验,这个过程中是再生的主要过程,所以很多人将这个过程称作置换。这个过程一般时间在30分钟左右。
快冲洗:为了将残留的氯化钠彻底冲洗干净,要采用接近实际工作接近的流速,用原水对树脂进行冲洗,这个过程的末了出水应为达标的软水。一般情况下,快冲洗过程为5-15分钟。
四、软化水设备(滨洁bluestyle)技术指标与要求

入口水压:0.18-0.4Mpa
工作温度:1-55℃   源水硬度:<12mmol/L
操作方式:自动/手动
出水硬度:≤0.03m mol/L
再生剂:NaCL
再生方式:顺流/逆流可选
交换剂:001*7强酸性离子交换树脂
控制方式:时间/流量
工作电源:220V/50Hz
五、Fleck和滨洁bluestyle软化水设备软水硬度超标的原因分析
1在软水设备的取样口检测是合格的,但软水箱中的水硬度超标,造成此现象的原因如下:
A、再生周期设定过大,或流量计故障造成的计量不准,使树脂本该再生时未能及时再生,致使超标水注入软水箱。
B、正洗时间偏短,使本应在正洗中被冲掉的废盐水被部分地带到软水箱中。
C、给水水压不稳引发的盐箱补水过少,吸盐过少,正洗不足,其中任何一项都可造成该次再生后出水硬度超标,影响软水箱水质。
D、在盐箱中的盐很少时,未能及时添加,造成某次再生的效果不佳。
E、操作不当,在某次再生过程中关闭给水阀。
以上错误中任何一项均可造成短时间大量超标水注水软水箱,需要合格软水长时间稀释超标水才可使软水箱中的水重新达标。
2、在Fleck和滨洁bluestyle软水设备的取样口多次检测,均不合格,将此情况分为新装软水设备初次试水硬度超标及在用软水设备硬度超标分别讨论:
A、新装软水设备初次试水硬度超标的原因
a 中心管与控制阀交接处的O形密封圈未形成密封,此时应检查:

中心管的长度是否够,外径是否符合要求

是否忘记装O形密封圈

O形密封圈是否破损
b 中心管上破损,有裂纹。
c 给水TDS值与树脂层高度比值过大。
d 给水TDS值与树脂交换容量的比值过大。
e 进出水口接反。
B、Fleck和
滨洁bluestyle树脂罐中有大量气体存在,该气体可能来自于给水中带气,或慢洗过程空气逆止阀关闭不严。
a未使用大粒无碘盐。
b控制阀内部漏硬:一般的控制阀内部漏硬时,往往会出现软水口与废水口同时出水。
C、正常运行软化水设备软水硬度超标的原因
a 给水含盐量与树脂层高度或树脂交换容量的比值过大。与新树脂初次试水相比,在用软水设备对给水含盐量要求严格,当树脂层高度为1.5米,总硬度为13mmol/L,给水含盐量值≧1500mg/L时,确保软水硬度≤0.03mmol/L将会比较困难。
b 树脂中毒,老化引起的树脂交换容量降低。由此种原因引起的软水硬度超标是一渐进过程,不是突然出现的明显超标。
c 盐箱中的盐量过少。当盐箱中水量正常,而盐的高度不及水的高度的1/3时,在吸盐步骤的中吸上的氯化钠溶液很可能不饱和,致使经射流器稀释后的盐水浓度低于再生要求,影响再生效果。
d 盐箱中的总水量过少,我们的经验是树脂罐中每100L树脂,所需盐箱中的水量约为80-120L,过多低于这一标准将会引发再生不充分。
e 吸盐水太慢,在正常的时间内,不能吸入足够的盐水,其原因如下:

给水压力过低

上下布水中泥沙等杂物堵塞严重

废水软管变形、折弯等引发的排废水不畅

树脂层内杂质太多

吸盐管路上有泄漏点,使空气被吸入

射流器中有异物

空气逆止阀失灵,提前关闭或被堵塞

射流器选型偏小
六、Fleck和滨洁bluestyle软化水设备的维护
1. 故障维修
Fleck和滨洁bluestyle软化水设备维修中常用的工具有:螺丝刀、尖嘴钳子、扳手、万用表等。
当Fleck和滨洁bluestyle软水设备出现出水硬度超标时,主要有以下三方面的原因:
①、软水设备机械故障,造成设备无法正常工作;
②、树脂老化或失效,工作交换容量下降,应定期更换老化严重或失效的树脂;
③、由于进水情况发生变化,造成软水器参数设置不正确,应定期根据进水情况,对软水器进行运行调试。
2. 运行保养
Fleck
滨洁bluestyle软化水设备运行中应做好以下几方面的维护保养工作:
①、保证输入的电压电流稳定,防止电控装置烧损。电控装置外部应安装密封罩,防止受潮和水浸。
②、定期向盐箱内加固体颗粒食盐(严禁加精盐或加碘盐),必须保证盐箱内食盐溶液处于过饱和状态。加盐时要注意不要将固体颗粒食盐撒入到盐井内,防止在盐阀上结生盐桥,堵塞吸盐管路。由于固体颗粒食盐中含有一定量的杂质,大量的杂质会沉积在盐箱底部,堵塞盐阀,所以要定期清理盐箱底部的杂质。清洗时可打开盐箱底部的排污阀,用清水冲洗直至无杂质流出为止,盐箱的清洗周期应根据固体颗粒食盐的杂质含量来确定。
③、定期检查射流器及吸盐管路的气密性,防止漏气而影响再生效果。
④、每年要将软水器拆卸一次,清理上下布水器及石英砂垫层内的杂质,并检查树脂的损耗量和交换能力,更换老化严重的树脂,对于铁中毒的树脂可用盐酸溶液进行
