多介质机械过滤器

2015-10-19 15:02:25
碧水深蓝 服务为上专业为本
定义:多介质机械过滤器多用于环保行业的水处理工程的前期处理过程,我们称之为预处理过程,多介质机械过滤器主要功能是去除微颗粒杂质、胶体、部分微生物、部分有机物等。多介质机械过滤器壳体材质一般有玻璃钢环氧树脂缠绕式、碳钢衬胶、碳钢喷塑及钢环氧防腐、不锈钢等几种。根据不同工艺需要,多介质机械过滤器的过滤介质多选用石英砂,活性炭,锰砂,无烟煤等。根据进多介质机械过滤器的水方式不同可分为压力多介质过滤设备、无压式重力多介质过滤设备,根据实际情况可联合使用也可以单独使用。
无压式重力多介质过滤设备的管道简单,运行平稳。过滤流速一般为2-4m/h,运行周期一般为半年左右。压力式多介质过滤设备运行平稳。过滤流速一般为8-15m/h。其优点是过滤水量较大,除污能力较高,运行周期一般为8-20小时(可通过压损能更精确控制),缺点是管道系统较为复杂,设备中的多介质填料的冲洗和换料较为困难。
压力式多介质机械过滤设备广泛用于水处理过程中,主要用于水处理工程中给水处理除浊,反渗透、以及离子交换软化除盐系统的前级预处理,也可用于地表水、地下水除泥沙。进水浊度要求小于20度,出水浊度可达3度以下。双层滤料为:上层无烟煤400mm/1.2~2.5mm;下层石英砂800mm/0.5~1.2mm。
工作原理---碧水深蓝 服务为上专业为本
压力式多介质机械过滤器又称多介质过滤器,是指原水在一定的压力作用下,通过过滤介质滤除水中悬浮物,不溶性颗粒,除去色味,脱氯从而达到净化的目的。当净化一定量原水后,通过反冲洗方式,对过滤介质进行净化清洗,使之恢复过滤功能。
反冲洗---碧水深蓝 服务为上专业为本
1、在设计反冲洗装置时,反冲泵、管道必须符合反冲洗量的要求,反冲洗强度为10~15L/(s.m2),即36吨-54吨/平米*小时;
2、反冲洗是多介质过滤设备的必要步骤,设备的反冲洗能力大小直接关乎设备的使用性,设备的反冲洗能力过小会适得其反,成为整个水处理工程的病灶和污染源。目前市面上很多水处理工程公司在经济性和安装简易获得利益,忽略设备的反冲洗能力经常出现。
3、全自动多路阀的出现,在设备的无人监管和自动化以及设备的美观都有质的飞越,但同时也给整个行业带来了隐患,使得水处理行业的专业性进一步拉低。目前市面上适合多介质过滤设备的自控阀门不多;在这列举部分作为参考,如:FLECK富莱克、滨洁BLUESTYLE、AUTOTROL阿图祖。其他品牌无进一步详细参数,慎用。
4、多介质机械过滤器的清洗经常配合压缩空气擦洗滤料,使滤料表面的污泥等物脱落,压缩空气的进气强度为18~25L/(s.m2)适宜。
技术参数
---碧水深蓝 服务为上专业为本
设计压力:工作压力2-4kgf/cm2 试验压力:9kgf/cm2
进水温度:4~35℃
运行流速:15m/h(设计可考虑:单层滤料12m/h;双层滤料15m/h)
浊 度:进水<20mg/l,出水<5mg/l
反洗强度:无烟煤10~15 L/s·m2;石英砂15~18 L/s·m2;无烟煤、石英砂双料13~16 L/s.m2

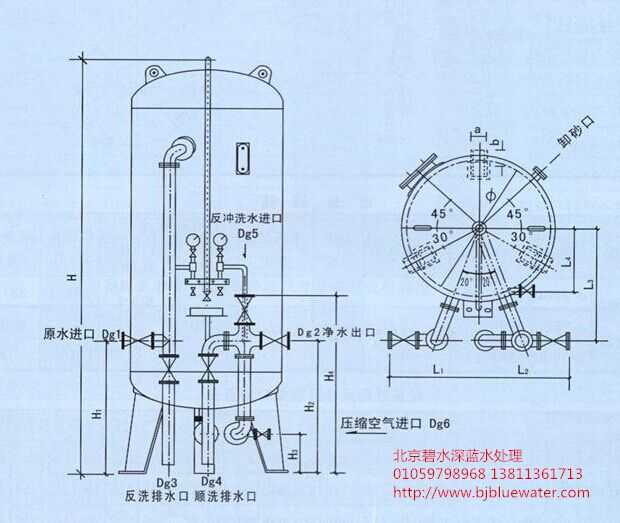

过滤器外形尺寸图---http://www.bjbluewater.com

使用方法:
1)多介质过滤设备的滤料处理:
多介质过滤设备的滤料采用石英砂或无烟煤,滤料应进行酸性、碱性和中性溶液的化学稳定试验,浸泡2~4小时后,应符合以下要求:
全固形物的增加量不超过20mg/L;
耗氧量的增加不超过10mg/L;
在碱性介质浸泡后,二氧化硅的增加不超过10mg/L。
2)滤料装填:
有水力装卸的厂应使用水力装料,装料完毕关闭人孔进行反洗,直至出水澄清,然后打开人孔,除去上部的粉末及脏物,整理滤料表面平齐,如此反洗两次,至出水澄清即算合格。
如采用人工装料,应首先在设备内装水约1/2,将滤料分三次装入,每次装入1/3滤料并进行反洗,最后要求与水力装卸相同。
3) 过滤:
投入运行前要进行正洗至出水澄清,每小时观察出水一次,发现水质达不到要求时,立即停止,进行反洗,或根据进出口压差来决定反洗,一般滤层水头损失比清洁滤料层增加0.05MPa左右。
 4)反洗:
关闭进水阀,打开排水阀,将水面降至视镜管的地位,关闭排水阀,打开压缩空气进口阀及排气阀,将压缩空气从底部送入,松动滤层3~5分钟后,气体从排气阀排出。
缓慢地打开反洗进水阀,水从底部进入,当排气阀向外溢水时,立刻关闭排气阀,打开反洗排水阀,水从上部排出,流量逐渐增加,最后保持一定的反洗强度,使滤层膨胀5%~10%,保持2~3分钟,关闭压缩空气进口阀,并加大反洗流量,使滤层膨胀10%~15%,保持1~2分钟,然后关闭反洗进水阀及反洗排水阀。
5)正洗:
正洗时,打开进水阀及正洗排水阀,水由上往下冲洗,正洗流速5米/时,正洗5~10分钟,至出水透明时,即关闭排水阀,打开出水阀,投入正常运行。
6)多介质过滤设备的冲洗时应注意:
多介质过滤设备的反洗时不应有跑砂现象。遇到反洗时间超过规定而出水仍然不清的异常现象时,应检修设备,而不应尽量加大反洗速度,以免损坏设备.
多介质过滤设备的出水量、反洗量及设备运行本体重量对照表

外径 (mm) 过滤面积(m2 反洗量(m3/h) 出力(m3/h) 层高(m) 设备重量
本体重量 运行重量
250 0.049 1.8-2.6 0.75 0.8 70KG 120KG
300 0.070 2.6-3.9 1.05 0.80 100KG 150KG
400 0.126 4.5-6.8 1.9 1.2 260KG 360KG
500 0.196 7.0-10.5 3 1.4 480KG 550KG
600 0.283 10.5-15.6 4.2 1.4 700KG 85KG
750 0.45 14.9-23.8 6.7 1.4 1000KG 1250KG
900 0.635 22.8-34.3 10.5 1.6 1950KG 2350KG
1000 0.785 27.8-42.4 12 1.6 2550KG 2950KG
此数据仅为实验室初略计算数据,具体以现场实际运行为准。
注:在选用全自动多路控制阀作为多介过滤设备的控制阀门时,尽量选用等比例管道设计阀门,如FLECK富莱克、滨洁BLUESTYLE、AUTOTROL阿图祖。以免影响整套设备的出水水质及整套设备的运行寿命。
