玻璃钢膜壳

2015-08-14 10:42:57

4040系列端联,侧联
产品选型:
4040系列端联,侧联。
压力类型:300,450,600,800,1000,1200PSI。
长度类型:1—4芯
外观颜色:标准配置为白色,可根据客户要求定制。
技术要求:
膜壳制造方法按JC692—1998标准;
膜壳设计压力为300,450,600,800,1000,1200PSI;
允许工作温度范围:-7℃—49℃;
膜壳渗透实验采用水压实验法,实验压力为标准压力的1.5倍。

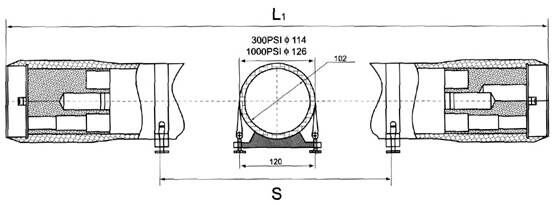

4040系列端联式安装示意图

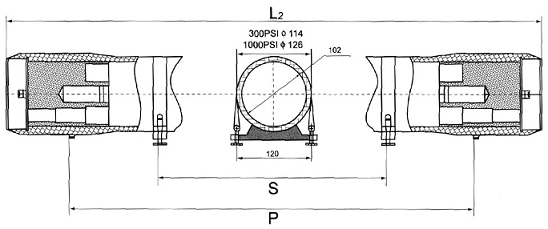

4040系列侧联式安装示意图

主要安装尺寸

工作压力 节数 L(mm) S(mm) P(mm)
300PSI 1 1129/1235 610 1016
2 2145/2251 1350 2032
3 3162/3268 1960 3050
4 4178/4284 1580x2 4066

工作压力 节数 L(mm) S(mm) P(mm)
1000PSI 1 1177/1277 610 1016
2 2193/2293 1350 2032
3 3210/3310 1960 3050
4 4226/4326 1580x2 4066

8040系列端联,侧联
产品选型:
8040系列端联,侧联。
压力类型:300,450,600,800,1000,1200PSI。
长度类型:1—7芯。
外观颜色:标准配置为白色,可根据客户要求定制。
技术要求:
额定压力:300,450,600,800,1000,1200PSI;
膜壳允许工作温度范围:-7℃—49℃;
进水口螺纹连接标准配置:1—1.2"抱箍接头
客户可选择定制淡口接头。

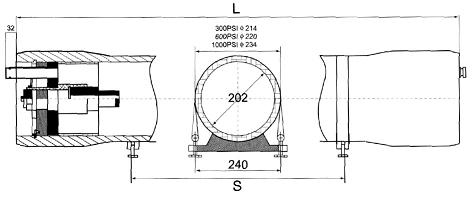

8040系列端联式安装示意图

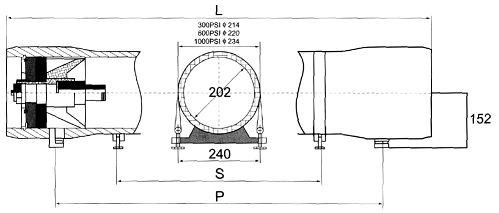

8040系列侧联式安装示意图

主要安装尺寸

工作压力 节数 L(mm) S(mm) P(mm)
300PSI 1 1470 700 1140
2 2486 1454 2156
3 3502 2064 3172
4 4518 1646x2 4188
5 5536 2000x2 5206
6 6552 2357x2 6222
7 7568 3084x2 7238

工作压力 节数 L(mm) S(mm) P(mm)
1000PSI 1 1524 700 1142
2 2540 1454 2158
3 3556 2064 3174
4 4574 1646x2 4192
5 5588 2000x2 5208
6 6606 2357x2 6226
7 7622 3084x2 7242
