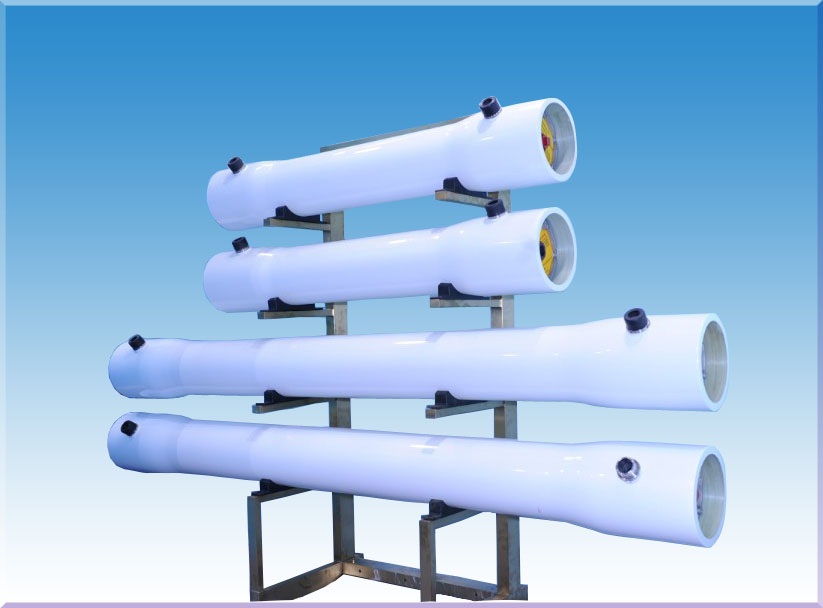

玻璃钢膜壳
2015-08-26 16:06:05
4040系列端联，侧联
产品选型：
4040系列端联，侧联。
压力类型：300，450，600，800，1000，1200PSI。
长度类型：1—4芯
外观颜色：标准配置为白色，可根据客户要求定制。
技术要求：
膜壳制造方法按JC692—1998标准；
膜壳设计压力为300，450，600，800，1000，1200PSI；
允许工作温度范围：-7℃—49℃；
膜壳渗透实验采用水压实验法，实验压力为标准压力的1.5倍。

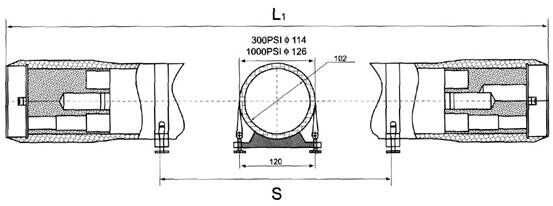

4040系列端联式安装示意图

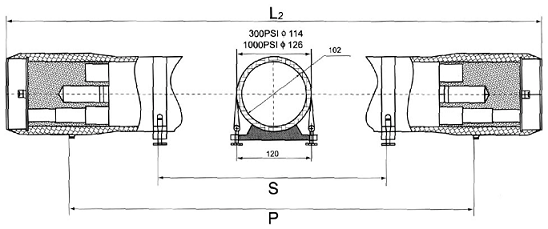

4040系列侧联式安装示意图
主要安装尺寸
| 工作压力 | 节数 | L（mm） | S（mm） | P（mm） |
| 300PSI | 1 | 1129/1235 | 610 | 1016 |
| 2 | 2145/2251 | 1350 | 2032 | |
| 3 | 3162/3268 | 1960 | 3050 | |
| 4 | 4178/4284 | 1580x2 | 4066 |
| 工作压力 | 节数 | L（mm） | S（mm） | P（mm） |
| 1000PSI | 1 | 1177/1277 | 610 | 1016 |
| 2 | 2193/2293 | 1350 | 2032 | |
| 3 | 3210/3310 | 1960 | 3050 | |
| 4 | 4226/4326 | 1580x2 | 4066 |
8040系列端联，侧联
产品选型：
8040系列端联，侧联。
压力类型：300，450，600，800，1000，1200PSI。
长度类型：1—7芯。
外观颜色：标准配置为白色，可根据客户要求定制。
技术要求：
额定压力：300，450，600，800，1000，1200PSI；
膜壳允许工作温度范围：-7℃—49℃；
进水口螺纹连接标准配置：1—1.2"抱箍接头
客户可选择定制淡口接头。

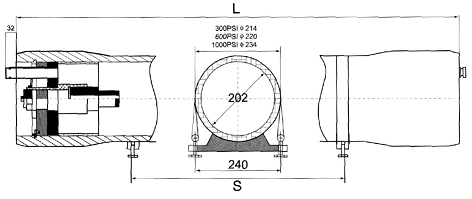

8040系列端联式安装示意图

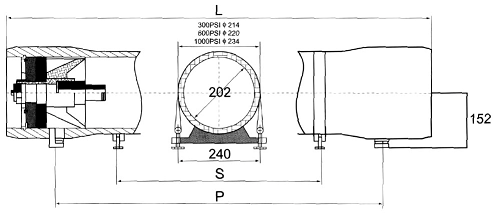

8040系列侧联式安装示意图
主要安装尺寸
| 工作压力 | 节数 | L（mm） | S（mm） | P（mm） |
| 300PSI | 1 | 1470 | 700 | 1140 |
| 2 | 2486 | 1454 | 2156 | |
| 3 | 3502 | 2064 | 3172 | |
| 4 | 4518 | 1646x2 | 4188 | |
| 5 | 5536 | 2000x2 | 5206 | |
| 6 | 6552 | 2357x2 | 6222 | |
| 7 | 7568 | 3084x2 | 7238 |
| 工作压力 | 节数 | L（mm） | S（mm） | P（mm） |
| 1000PSI | 1 | 1524 | 700 | 1142 |
| 2 | 2540 | 1454 | 2158 | |
| 3 | 3556 | 2064 | 3174 | |
| 4 | 4574 | 1646x2 | 4192 | |
| 5 | 5588 | 2000x2 | 5208 | |
| 6 | 6606 | 2357x2 | 6226 | |
| 7 | 7622 | 3084x2 | 7242 |
